Vom Scan zum 3D-Modell

Probleme wegen fehlender CAD-Daten oder CAD-Daten, die nicht mehr dem realen IST-Zustand entsprechen, sind in vielen Bereichen alltäglich. Genau hier setzt unser Reverse Engineering an: Wir digitalisieren ein reales Bauteil, analysieren die vorhandene Geometrie und erstellen daraus präzise CAD-Modelle für Konstruktion, Fertigung, Prüfung oder 3D-Druck.

Als Fachleute für Reverse Engineering und Flächenrückführung rekonstruieren wir Bauteile, Werkzeuge, Komponenten und komplexe Oberflächen so, dass die ursprüngliche Konstruktionsabsicht erhalten bleibt. Das Ergebnis sind digitale Daten, die nicht nur ein Objekt abbilden, sondern als zuverlässige Grundlage für weitere technische Anwendungen verwendet werden können.

Unsere Arbeiten im Überblick

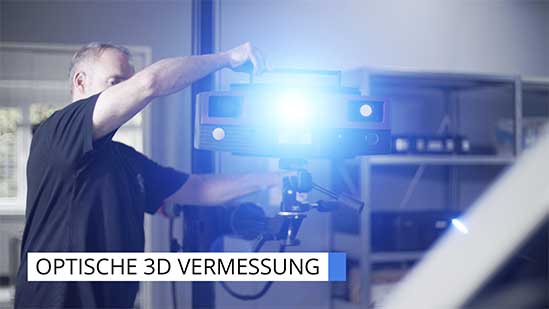

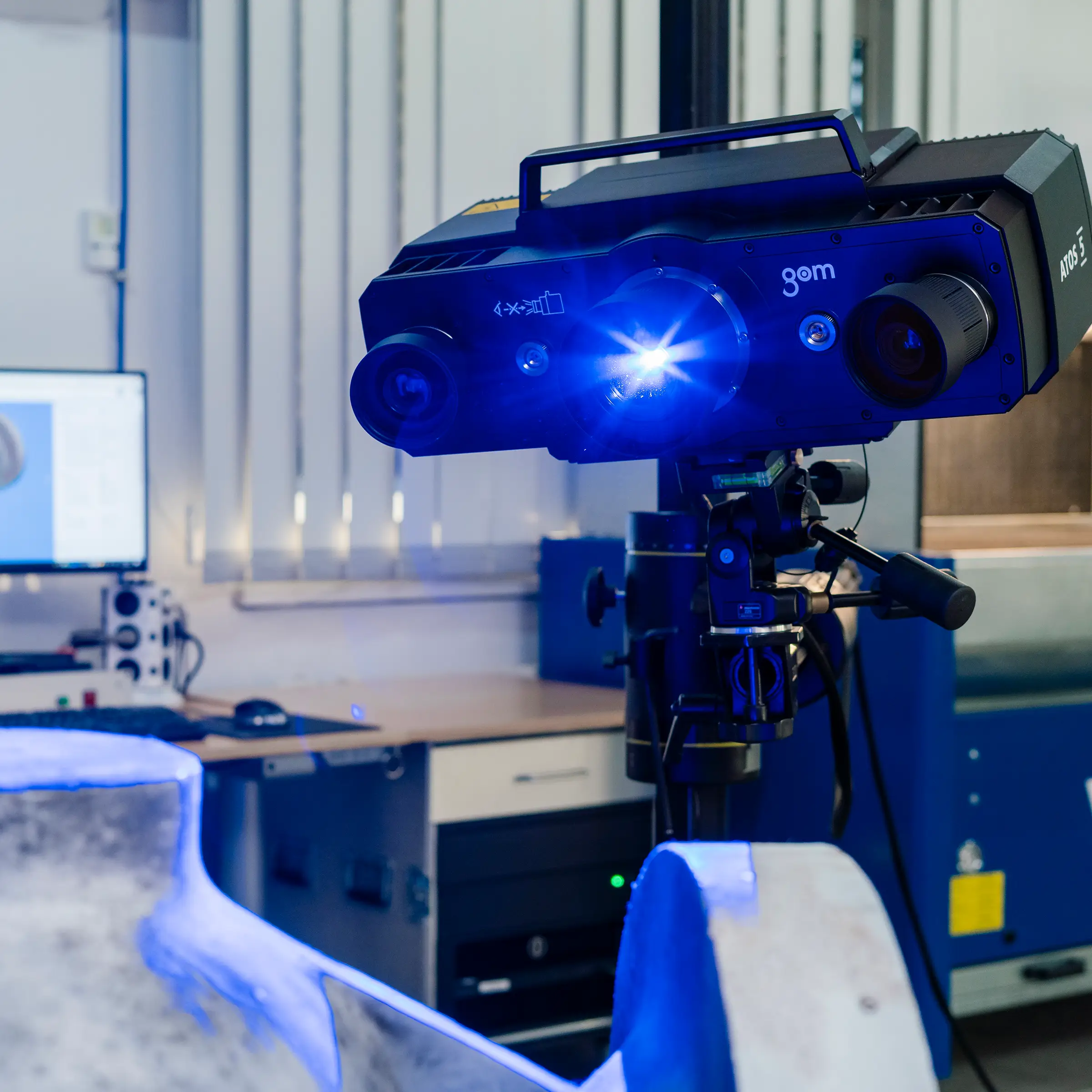

Optische 3D Vermessung
Reverse Engineering für Bauteile ohne vorhandene CAD-Daten

Wenn Zeichnungen, CAD-Dateien oder alte Konstruktionsdaten fehlen, wird die Rekonstruktion vorhandener Bauteile häufig zur Herausforderung. Mit modernem 3D-Scan, präzisen Messungen und professioneller CAD Konstruktion erfassen wir das physische Objekt und überführen es in ein digitales Format.

Im Reverse Engineering Prozess entstehen aus Scans, Punktwolke und Gittermodell neue CAD-Modelle, die für die weitere Fertigung, Produktentwicklung oder technische Dokumentation verwendet werden können. So lassen sich auch ältere Produkte, verlorene Bauteile oder einzelne Komponenten wiederherstellen, ohne auf alte Konstruktionen angewiesen zu sein.

Jetzt Kontaktieren
Reverse Engineering
3D Visu­alisierung einer Flasche
Vom 3D-Scan zur präzisen Flächenrückführung

Die Grundlage für hochwertiges Reverse Engineering ist ein genauer 3D-Scan des vorhandenen Bauteils. Mithilfe moderner 3D-Scanner, 3D-Koordinatenmessgeräte und geeigneter Software erfassen wir reale Objekte, analysieren die geometrische Struktur und zerlegen komplexe Formen in technisch verwertbare Flächen.

Anschließend erfolgt die Modellierung der Oberflächen, Freiformflächen und parametrischen Strukturen. Dabei achten wir darauf, dass das CAD-Modell nicht nur optisch ähnliches Verhalten zeigt, sondern funktional, technisch und fertigungsgerecht aufgebaut ist. Gerade bei Werkzeugkorrekturen, Produktoptimierung oder der Rekonstruktion mechanischen Aufbaus ist diese präzise Vorgehensweise entscheidend.

Jetzt E-Mail schreiben
3D Visu­alisierung von einem Haus aus Glas
Unsere Leistungen im Reverse Engineering

Wir unterstützen Sie bei anspruchsvollen Aufgaben im Bereich Reverse Engineering und Flächenrückführung – vom einfachen Bauteil bis hin zu komplexen Class-A Flächen. Unser Ansatz verbindet technische Erfahrung, moderne Technologien und ein hohes Verständnis für Funktionalität, Fertigung und Design Intent.

Unsere Leistungen umfassen:

  • anspruchsvolle Freiformflächen
  • komplexe Class-A Flächen
  • präzise parametrische Flächenkonstruktionen
  • Nurbs-Flächen Modellierung
  • exakte Anpassungen oder Anbindungen an vorhandene Flächen
  • Rekonstruktion von Ersatzteilen und Einzelteilen
  • Erstellung vollständiger CAD-Modelle aus realen Objekten
  • Analyse vorhandener Bauteile und Oberflächen
  • Optimierung für Fertigung, Prüfung und 3D-Druck
Jetzt Kontakt aufnehmen und beraten lassen
3D Visu­alisierung von einem Haus aus Glas
Reverse Engineering für Ersatzteile, Werkzeuge und Produktoptimierung

Reverse Engineering wird besonders dann nützlich, wenn Bauteile nicht mehr verfügbar sind, Zeichnungen fehlen oder bestehende Systeme verbessert werden sollen. Wir rekonstruieren Ersatzteile, analysieren Schwachstellen, identifizieren Abweichungen und schaffen eine zuverlässige digitale Grundlage für die weitere Konstruktion.

Ob in der Automobilindustrie, im Maschinenbau, in der Elektronik, im Produktdesign oder in der industriellen Fertigung: Reverse Engineering ermöglicht es, bestehende Produkte technisch zu erfassen, zu verbessern und erneut herzustellen. Dadurch können Abläufe vereinfacht, Kosten reduziert und Entwicklungszeiten deutlich verkürzt werden.

Jetzt Kontakt aufnehmen und beraten lassen

Jetzt
anfragen.

Sie haben eine Idee, ein Bauteil oder eine technische Herausforderung?

Teilen Sie Ihr Vorhaben mit uns – gemeinsam prüfen wir, wie sich Ihre Anforderungen durch präzises 3D-Reverse-Engineering realisieren lassen. Ob Nachkonstruktion, Optimierung bestehender Komponenten oder digitale Erfassung komplexer Geometrien: Wir beraten Sie persönlich, zeigen mögliche Lösungswege auf und entwickeln einen Ansatz, der zu Ihrem Projekt passt.

Sprechen Sie mit uns über Ihre Idee – wir machen daraus eine präzise technische Lösung.

Präzise CAD-Modelle für Ihre weitere Anwendung

Ein gutes Reverse Engineering Ergebnis ist mehr als nur eine digitale Kopie. Es muss korrekt aufgebaut, sauber strukturiert und für die spätere Nutzung in CAD-Systemen geeignet sein. Deshalb erstellen wir je nach Anforderung parametrisches CAD, Flächenmodelle, Volumendaten oder optimierte Daten für Fertigung und 3D-Druck.

Dabei berücksichtigen wir die spätere Anwendung genau: Soll das Bauteil produziert, geprüft, angepasst, verbessert oder in bestehende Systeme integriert werden? Auf dieser Basis wählen wir das passende Verfahren, die geeigneten Methoden und den richtigen Ansatz für die Modellierung.

Software, Systeme und technische Umsetzung

Zur Umsetzung unserer Reverse Engineering Dienstleistung setzen wir marktführende Softwareprodukte wie Catia V5, Creo beziehungsweise ProE, Siemens NX, SolidWorks, Tebis RSC oder Pointmaster ein. Dadurch können wir CAD-Modelle in unterschiedlichen Formaten erstellen und eine hohe Interoperabilität mit bestehenden Systemen sicherstellen.

Je nach Projekt werden Scans, Messungen, CAD-Dateien, Punktwolken oder vorhandene Konstruktionsdaten analysiert und in einen zuverlässigen Reverse-Engineering-Prozess überführt. So entstehen CAD-Daten, die für weitere technische Anwendungen verwendet werden können – von der Konstruktion über die Fertigung bis zur Qualitätssicherung.

Ihr Nutzen durch Reverse Engineering

Mit Reverse Engineering erhalten Sie schnelle und verlässliche digitale Daten, auch wenn keine vollständige Konstruktion mehr vorhanden ist. Das spart Zeit, reduziert Kosten und macht Sie unabhängig von alten Zeichnungen, verlorenen Dateien oder nicht mehr verfügbaren Herstellerdaten.

Besonders bei Werkzeugkorrekturen, Ersatzteilen, Prototypen, Produktentwicklung oder 3D-Druck bietet Reverse Engineering klare Vorteile. Sie erhalten ein präzises CAD-Modell, können vorhandene Bauteile analysieren, Verbesserungen durchführen und Ihre Produkte effizient weiterentwickeln.

Zufriedene Kunden

logo eines zufriedene Kunden der 3D Vermessung
logo eines zufriedene Kunden der 3D Vermessung
logo eines zufriedene Kunden der 3D Vermessung
logo eines zufriedene Kunden der 3D Vermessung
logo eines zufriedene Kunden der 3D Vermessung
logo eines zufriedene Kunden der 3D Vermessung
logo eines zufriedene Kunden der 3D Vermessung
logo eines zufriedene Kunden der 3D Vermessung
logo eines zufriedene Kunden der 3D Vermessung
logo eines zufriedene Kunden der 3D Vermessung
logo eines zufriedene Kunden der 3D Vermessung
logo eines zufriedene Kunden der 3D Vermessung
logo eines zufriedene Kunden der 3D Vermessung
logo eines zufriedene Kunden der 3D Vermessung
logo eines zufriedene Kunden der 3D Vermessung
logo eines zufriedene Kunden der 3D Vermessung
logo eines zufriedene Kunden der 3D Vermessung
logo 18 eines zufriedene Kunden der 3D Visualisierung
logo eines zufriedene Kunden der 3D Vermessung
logo eines zufriedene Kunden der 3D Vermessung
Warum SL3D?

Entscheiden Sie sich für SL3D – ein Unternehmen, das höchste Präzision, schnelle Umsetzung und echte Lösungsorientierung miteinander verbindet. Durch moderne 3D-Vermessung und fundiertes Know-how im Reverse Engineering entstehen digitale Daten und technische Lösungen, auf die Sie sich verlassen können. Gleichzeitig profitieren Sie bei SL3D von hoher Flexibilität, persönlicher Beratung und dem Anspruch, auch komplexe Anforderungen möglich zu machen.

Unsere Leistungen im Bereich
3D-Konstruktion & Reverse Engineering auf einen Blick

Unsere Leistungen im Bereich
3D-Visuali­sierung
auf einen Blick

01.
Wir rekonstruieren anspruchsvolle Freiformflächen präzise und detailgetreu auf Basis vorhandener Bauteile oder 3D-Daten.
02.
Komplexe Class-A-Flächen modellieren wir mit höchstem Anspruch an Oberflächenqualität, Übergänge und Formgenauigkeit.
03.
Für technische Anwendungen erstellen wir präzise parametrische Flächenkonstruktionen, die flexibel weiterbearbeitet und angepasst werden können.
04.
Mit professioneller NURBS-Flächenmodellierung erzeugen wir exakte, glatte und konstruktiv nutzbare 3D-Flächen.
05.
Vorhandene Flächen binden wir sauber an, passen sie exakt an und sorgen für harmonische Übergänge im bestehenden Modell.

3D Konstruktion – Kundenstimmen

Jonas Petrovic

Die Zusammenarbeit mit SL3D war von Anfang an sehr professionell und angenehm. Besonders im Bereich der 3D Konstruktion wurden unsere Anforderungen schnell verstanden und technisch sauber umgesetzt. Das Ergebnis war präzise, durchdacht und für unsere weitere Arbeit direkt nutzbar.

Marc Keller

Wir haben einen 3D Scan eines komplexen Bauteils benötigt und waren mit der Umsetzung sehr zufrieden. Die Daten wurden präzise erfasst, sauber aufbereitet und verständlich dokumentiert. Dadurch konnten wir das Bauteil ohne großen Mehraufwand in unsere bestehende Konstruktion übernehmen.

Isabel Navarro

Im Bereich Reverse Engineering wurden wir hervorragend unterstützt. Aus einem vorhandenen Musterteil wurde ein exaktes und professionell aufgebautes 3D-Modell erstellt. Besonders positiv war, dass auch kleinere Details und funktionale Flächen sehr genau berücksichtigt wurden.

Sophie Lang

Die optische 3D Vermessung hat uns geholfen, Abweichungen an unseren Bauteilen frühzeitig und zuverlässig zu erkennen. Die Messergebnisse waren sehr übersichtlich aufbereitet und für unsere Qualitätssicherung sofort nachvollziehbar. Auch Rückfragen wurden schnell, kompetent und verständlich beantwortet.

David Moser

Bei der CAD Konstruktion hat uns vor allem die technische Genauigkeit überzeugt. Auch komplexe Geometrien wurden sauber aufgebaut und mit unseren Anforderungen abgestimmt. Das fertige Modell war strukturiert, hochwertig und ließ sich problemlos weiterverarbeiten.

Leo Martens

Für ein älteres Bauteil lagen uns keine Zeichnungen oder CAD-Daten mehr vor. Durch das Reverse Engineering konnte daraus wieder ein vollständiges und belastbares 3D-Modell erstellt werden. Die Umsetzung war schnell, präzise und fachlich absolut überzeugend.

Luca Steiner

Die Kombination aus 3D Scan, optischer Vermessung und CAD Konstruktion hat bei unserem Projekt sehr gut funktioniert. Alle Arbeitsschritte waren sauber aufeinander abgestimmt und wurden transparent kommuniziert. Dadurch konnten wir Entwicklungszeit sparen und hatten am Ende eine sehr gute Datengrundlage.

Nina Radu

Im Rahmen unserer Qualitätssicherung wurden mehrere Bauteile exakt geprüft und bewertet. Die Messergebnisse waren klar dokumentiert und halfen uns, mögliche Fertigungsabweichungen besser einzuordnen. Besonders gefallen hat uns die zuverlässige und lösungsorientierte Arbeitsweise.

Aline Costa

Auch bei anspruchsvollen Freiformflächen wurde eine sehr saubere Lösung erarbeitet. Die erstellten Flächen und CAD-Daten waren präzise, hochwertig und technisch gut nutzbar. Man merkt deutlich, dass hier viel Erfahrung in 3D Konstruktion und Reverse Engineering vorhanden ist.

Ella Braun

Wir haben eine zuverlässige Unterstützung im Bereich 3D Konstruktion und optische 3D Messtechnik gesucht und wurden nicht enttäuscht. Die Ergebnisse waren präzise, die Kommunikation unkompliziert und die Umsetzung erfolgte sehr professionell. Für künftige Projekte im Bereich 3D Scan und CAD Konstruktion kommen wir gerne wieder darauf zurück.

    Häufige Fragen zum Reverse Engineering

    Was versteht man unter Reverse Engineering?

    Beim Reverse Engineering wird ein reales Bauteil digital erfasst und anschließend als CAD-Modell rekonstruiert. So entstehen verwertbare digitale Daten, auch wenn keine Zeichnung, kein 3D-Modell oder keine ursprünglichen Konstruktionsdaten mehr vorhanden sind.

    Wann ist Reverse Engineering sinnvoll?

    Reverse Engineering ist besonders sinnvoll, wenn Bauteile nachgebaut, Ersatzteile rekonstruiert oder bestehende Komponenten optimiert werden sollen. Auch bei Werkzeugkorrekturen, Produktanpassungen oder fehlenden CAD-Daten bietet das Verfahren eine effiziente Lösung.

    Wie läuft der Reverse-Engineering-Prozess ab?

    Zunächst wird das Bauteil per 3D-Scan oder Messtechnik präzise erfasst. Anschließend werden die Daten analysiert, bereinigt und in ein CAD-Modell überführt. Je nach Anforderung entstehen daraus Flächenmodelle, parametrische Modelle oder Daten für Konstruktion, Fertigung und Prüfung.

    Welche Vorteile bietet Reverse Engineering?

    Reverse Engineering spart Zeit und Kosten, weil vorhandene Bauteile schnell digitalisiert und weiterverwendet werden können. Unternehmen werden unabhängiger von alten Zeichnungen, verlorenen Dateien oder nicht mehr verfügbaren Herstellerdaten und erhalten eine zuverlässige Grundlage für die weitere Entwicklung.

    Welche Bauteile können per Reverse Engineering rekonstruiert werden?

    Grundsätzlich lassen sich viele Bauteile, Werkzeuge, Einzelteile und Baugruppen rekonstruieren. Besonders geeignet ist Reverse Engineering für mechanische Komponenten, komplexe Oberflächen, Freiformflächen, Ersatzteile und technische Produkte, bei denen präzise CAD-Daten benötigt werden.
